钻井监测短节（DMS）

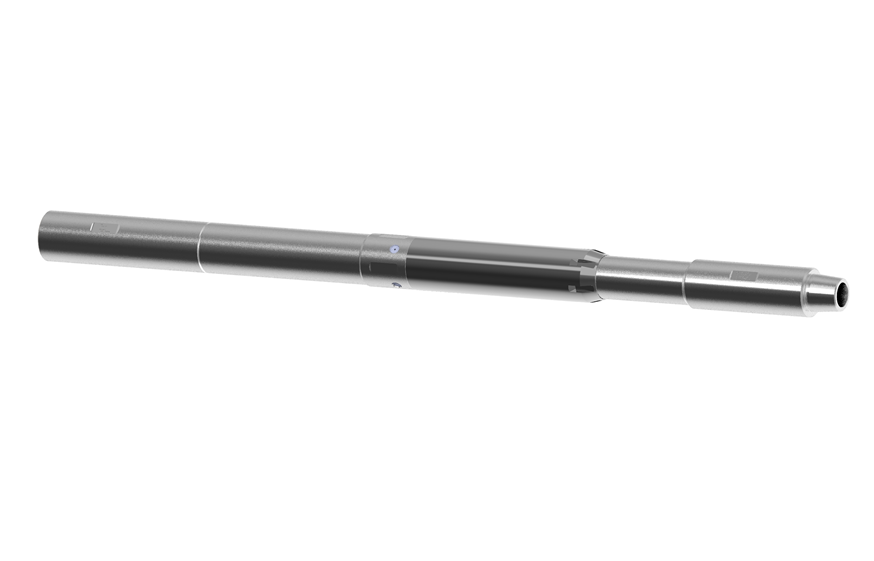

CNPC USA 钻井监测短节（DMS）用于监测井下钻井参数，以提升效率与作业表现。测量数据可记录并通过 MWD 遥测实时传输，从而优化机械钻速（ROP），并减缓冲击与振动——这是井下工具失效的主要原因。
主要功能
- 实时 BHA 诊断
- 记录与实时模式测量
- 紧凑设计与可扩展架构
- 集成实时时钟
优势
- 降低作业风险
- 最大化钻进效率与机械钻速（ROP）
- 提前发现井下动力学问题
耐酸性工况能力
DMS 采用高强度、耐腐蚀合金材料，包括 Inconel 718、P550 和 铍铜。标准弹性体可提供一定耐受性；对于 $H_{2}S$ 浓度超过 **20 ppm** 的工况，可提供专用弹性体。
集成传感器与数据采集
压力传感器与钻井动力学传感器集成于专用短节中。测量信号通过专有方法处理，可提供低分辨率实时数据以及高分辨率的下井后分析数据。
技术规格
| 通用规格 | |
|---|---|
| 井眼尺寸范围 | 8-3/8 in. to 9-7/8 in. |
| 标称 / 最大外径（O.D.） | 6-3/4 in / 7-3/8 in |
| 标称内径（I.D.） | 2 inch |
| 长度 / 重量 | 114 in / 818 lbs |
| 螺纹连接 | Uphole: 4-1/2 I.F. Box | Downhole: 4-1/2 I.F. Pin |
| 短节材料 | P550 Non-Mag SST |
| 辅助材料 | Inconel 718, BeCu |
| 弹性体（标准） | FluoroCarbon 90D - Parker V0709 |
| 弹性体（H2S 工况） | FluoroCarbon 95D - Parker V1238 |
| 工作温度 | 32-347°F / 0-175°C |
| 最大工作压力 | 25,000 psi / 172 MPa |
| 最大上提力（拉力） | 500,000 lbs / 2224 kN |
| 最大钻压（WOB） | 1,000,000 lbs / 4448 kN |
| 最大狗腿度（DLS）/ 扭矩 | 10 deg / 100 ft | 30,000 ft-lbs / 40,675 Nm |
| 测量性能 | ||
|---|---|---|
| 参数 | 钻压（WOB） | 扭矩（TOB） |
| 设计范围 | ±80,000 lbs | ±24,000 ft-lbs |
| 工作范围 | ±100,000 lbs | ±30,000 ft-lbs |
| 精度 / 重复性 | ±5% / ±1% | ±5% / ±1% |
| 分辨率 | 100 lbs | 200 ft-lbs |
| 参数 | 弯矩（BOB） | 钻井动力学 |
| 范围 | ±100,000 ft-lbs (Design) | Vibration: ±30 g |
| 工作范围 | ±85,000 ft-lbs / 10˚/100 ft DLS | RPM: ±333 |
| 精度 / 重复性 | ±5% / ±1% | RPM Accuracy: ±1 |
| 分辨率 / 采样 | 100 ft-lbs | Vibration Sample: 1,000 Hz |
| 压力、温度与数据采集 | |
|---|---|
| 压力（钻柱内 / 环空） | 0-25 ksi Range | 5s Sample | 0.38 psi Resolution |
| 温度（钻柱内 / 环空） | 0-175°C Range | ±1% Accuracy | 0.01˚C Resolution |
| 井下存储 | 16 Gb Capacity | 200 hrs Life |
| 电子系统供电 | 20-36 Volts Input | 90mA / < 5 Watts Consumption |
| 与 MWD 接口 | RS485/232, or Custom |
| 数据采集速率 | 1,000Hz Sample | 3s Process | 5s Update Frequency |
| 泥浆固相含量限制 | Sand Content: 1% Max | LCM: No Limit |
