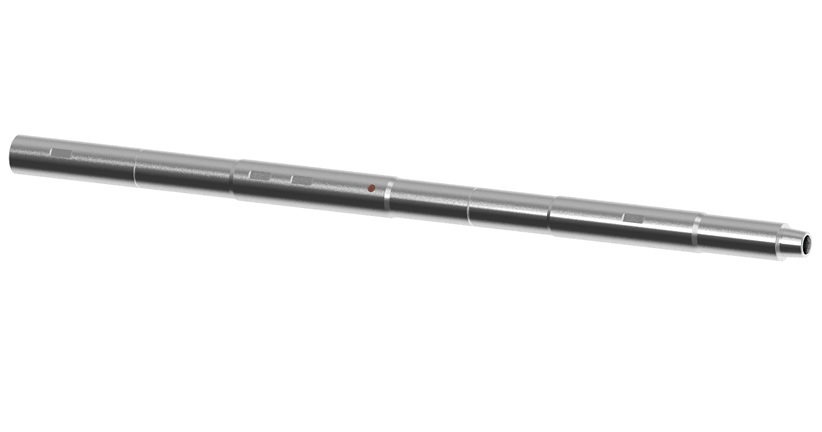

随钻压力测量（PWD）
CNPC USA 的 PWD 系统以高精度监测井下钻井参数，以提升效率与整体作业表现。该系统在减缓钻具组合（BHA）冲击与振动方面发挥关键作用。测量数据可记录并通过 MWD 遥测实时同步传输至地面。
主要功能
- 实时 BHA 诊断
- 记录数据与实时测量
- 紧凑、可扩展的架构
- 由 MWD、涡轮或电池供电
优势
- 降低作业风险
- 提高钻进效率与机械钻速（ROP）
- 实时发现井下问题
集成传感器与用途
该系统在内部卡匣中集成压力传感器、加速度计与陀螺仪。主要用途包括：
- 压差: 评估泥浆马达运行工况。
- 加速度计: 诊断冲击与振动异常。
- 陀螺仪: 监测工具姿态与井下旋转动力学。
完整技术规格
| 通用工具规格 | |
|---|---|
| 井眼尺寸范围 | 8-3/8 in. to 9-7/8 in. (212.7 – 250.8 mm) |
| 标称 / 最大外径（O.D.） | 6-3/4 in (171.5 mm) / 7-3/8 in (187.3 mm) |
| 标称内径（I.D.） | 2.0 inch (50.8 mm) |
| 重量 / 长度 | 1450 lbs (657.7 kg) / 146.25 in (3.7 m) |
| 螺纹连接 | Uphole: 4-1/2 I.F. Box | Downhole: 4-1/2 I.F. Pin |
| 本体材料 | P550 Non-Mag SST Collar; Inconel 718 / BeCu Auxiliary |
| 弹性体（标准） | FluoroCarbon 90D - Parker V0709 |
| 弹性体（H2S / 酸性） | FluoroCarbon 95D - Parker V1238 (>20 ppm protection) |
| 工作温度 / 压力 | 32-347°F (0-175°C) / 25,000 psi (172 MPa) |
| 最大上提力 / 钻压（WOB） | 500,000 lbs (2224 kN) / 1,000,000 lbs (4448 kN) |
| 最大狗腿度（DLS）/ 扭矩 | 10 deg / 100 ft | 30,000 ft-lbs (40,675 Nm) |
| 电子系统与泥浆固相含量 | |
| 供电方式 | Turbine Power / MWD / Internal Battery |
| 输入电压 / 功耗 | 20-36 Volts / 90mA (< 5 Watts) |
| 存储容量 / 寿命 | 16 Gb Capacity / 200 hrs Life |
| 最大堵漏材料（LCM） | No limit |
| 最大含砂量 | 1.0% |
