Guardpro™ - HPHT 可回收生产封隔器
GuardPro™ 可回收封隔器专为在 HPHT 环境中临时或永久隔离井段而设计。该封隔器采用双活塞设计，通过液压坐封且所需坐封载荷极小。其具备 360° 筒体卡瓦设计以及三段式胶筒组件，可在 15,000 psi、400°F 条件下稳定工作。

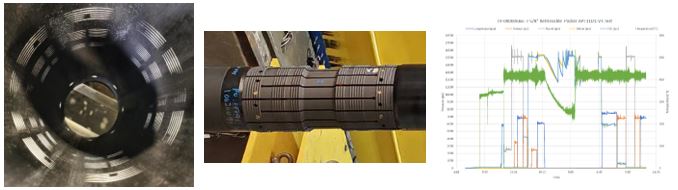

标准装配视图
特点与优势
- 通过 ISO 14310 V0 认证: 验证达到最高等级的气密性能。
- 切割释放: 专利申请中的功能，可实现快速且可靠的回收。
- 筒体卡瓦设计: 360° 接触面积显著降低套管应力。
- 防预坐功能: 可调系统确保在下入过程中适用于多种工况并保持可靠性。
- 模块化管柱: 可选用 Anchor Latch，使上部管柱可拆卸，同时封隔器保持就位。
应用
- HPHT 井段隔离，以实现井产量最大化。
- 适用于直井、斜井或水平井完井。
- 提供符合 NACE 与非 NACE 的版本。
- 双活塞高效液压坐封。
技术规格
| 套管尺寸 英寸 (mm) |
套管重量 lb/ft |
工具外径 英寸 (mm) |
工具内径 英寸 (mm) |
长度 英寸 (mm) |
压力 PSI (MPa) |
温度 (°F) |
|---|---|---|---|---|---|---|
| 7-5/8 (193.7) | 42.8 | 6.18 (157.0) | 2.91 (74.0) | 123 (3124.0) | 15,000 (103.0) | 400°F |
| 7 (177.8) | 32-35 | 5.67 (144.0) | 2.913 (74.0) | 115 (2930.6) | 13,000 (90.0) | 400°F |
| 7 (177.8) | 32-35 | 5.75 (146.0) | 2.913 (74.0) | 115 (2930.6) | 15,000 (103.0) | 400°F |
本产品按照 API 标准和 ISO 14310 V0 要求进行设计、制造、装配与测试。
