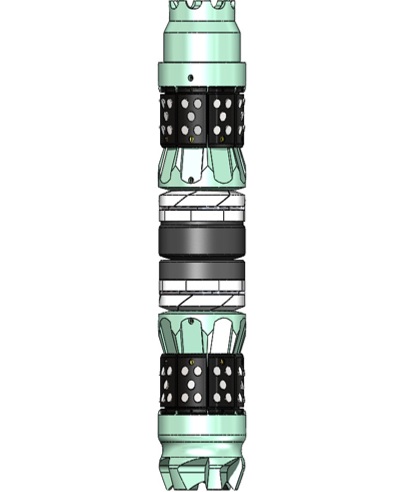

Silver Arrow™ - 复合压裂桥塞
Silver Arrow™ 全复合桥塞采用专有高强度材料制造，配备坚固的双向卡瓦结构。高强度碳纤维主体与陶瓷按钮可确保在 HPHT 环境中实现牢固锚定，并具备出色的可铣削性。
特点与优势
- 极限等级: 最高可达 375°F (190°C) 和 15,000 PSI (104 MPa)。
- 卓越锚定: 可在 L80、P110、Q125、TP140 及更高钢级套管中可靠坐封。
- 优化流通: 大内径有助于快速返排与高效井筒清理。
- 可铣削性: 防自旋设计提升拆除/铣磨便利性。
- 适用性强: 可选上部或下部承压方案。
应用
- 多级水力压裂过程中的分段隔离。
- 兼容直井、斜井或水平井井眼。
- 结构稳健，适用于高排量泵注作业。
- 可按需提供桥塞铣磨咨询服务。
技术规格
| Casing Size Inch (mm) |
Casing Weight lb/ft |
OD inch (mm) |
ID inch (mm) |
Length inch (mm) |
Pressure PSI (MPa) |
Temperature |
|---|---|---|---|---|---|---|
| 3.5 (88.9) | 9.2-10.2 | 2.63 (67.0) | 0.43 (11.0) | 15.6 (396.0) | 12,000 (83.0) | 375°F (190°C) |
| 4.5 (114.3) | 11.6-13.5 | 3.54 (89.9) | 1.0 (25.0) | 19.3 (490.0) | 12,000 (83.0) | |
| 5.0 (127.0) | 11.5-13.0 | 4.0 (102.0) | 1.38 (35.0) | 14.5 (368.0) | 12,000 (83.0) | |
| 5.5 (139.7) | 23.0-26.8 | 4.1 (104.0) | 1.5 (38.0) | 16.8 (427.0) | 15,000 (104.0) | |
| 5.5 (139.7) | 17.0-20.0 | 4.38 (111.0) | 1.65 (42.0) | 16.8 (427.0) | 12,000 (83.0) | |
| 7.0 (177.8) | 29.0-32.0 | 5.7 (145.0) | 2.55 (65.0) | 21.4 (544.0) | 12,000 (83.0) |
按 API 标准进行设计、制造、装配与测试。
